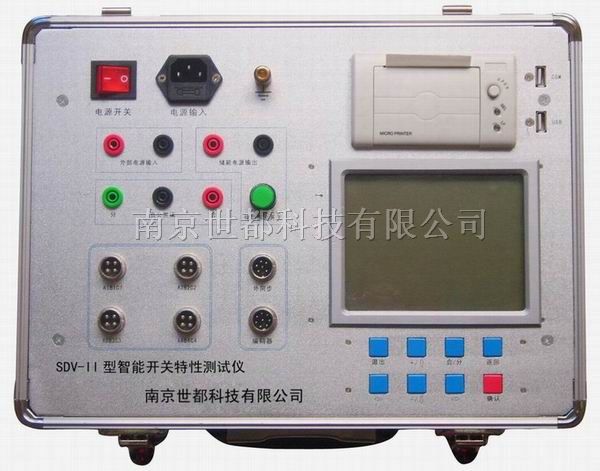

SDV-II型智能開關特性測試儀

一、概  述

SDV-II型智能開關特性測試儀依據中國電力行業標準DL/T846.3—2004執行制造的新款設備，采用國際*新的貼片元件及微處理器，*干擾能力強，測試精度高，直接控制開關合/分動作，并快速準確地顯示測量結果，還可打印各項測試數據和時間-行程（斷口）特性曲線圖、時間-電流特性曲線圖。

該系列儀器顯示windows菜單界面，具有智能化提示，操作簡單,可省略說明書操作；具有RS232及U*接口(注：*SDV-II型有U*接口)，具備*容量存儲空間，儀器自身存儲30組測試數據，連接U*可存儲280組測試數據。

SDV-II型儀器可用于各種電壓等級的真空、六氟化硫、少油、多油、VSI負荷開關的機械特性參數測試。測量數據穩定，接線方便，操作簡單，品質卓越，是高壓開關機械特性參數測試*方便的工具。



二、使用注意事項

1．在使用儀器前，確定儀器接地。
2. 內部直流電源為短時工作的操作電源（220V，10A），如*出內部電源使用范圍，請用外同步

或外接電源。

3. 輸出電源嚴禁短路。
4. 任何個人或單位未經本公司允許，請不要打開機殼，否則本公司將不負責維修。



三、        儀器特點

1.         儀器可自動識別斷口合、分閘狀態，并根據參考斷口狀態提示相對應的合、分操作。

2.         可檢測并提示12個斷口的連接狀態，方便用戶檢查接線。

3.         機內帶大容量的閃存儲器(可存儲30組測試結果)，和實時時鐘便于查看文件測試日期。

4.         *液晶屏幕顯示，灰屏，陽光下不反光不黑屏，人性化菜單式界面，操作簡便。

5.         儀器具有強大的圖形分析功能，可查看任意兩點間的時間（電流）與行程。

6.         自動識別外同步和內同步測試模式（接外同步線為外同步，反之為內同步）。

7.  外觀精美，體積與重量屬國內*小*輕。



四、        儀器的全套配置

1、主機                                      壹臺

2、附件箱                                    壹個(以下3至8項裝在附件箱內)

3、配套測試線（附詳細測試線清單）            壹套

4、傳感器                                    壹套

5、打印紙                                    貳卷

6、PC機軟件光盤                             壹張

7、RS-232串行接口電纜                           壹條

8、支架（依據開關選配）                      貳個

9、使用說明書                                 壹本

10、產品合格證、保修卡                       壹份

在您拆箱時請注意檢查，主機及附件箱內配置，按第四項配置清單清點。



五、        技術指標



工作電壓：220V交直流兩用                    使用環境：  -10℃~+50℃

操作電源：10A  (30V-270V)                    相對濕度：  ≤90%

觸點時間測量：12路                          采樣頻率：  10KHz

顯 示 屏：320×240液晶屏，對比度可調        計算機接口：RS232接口

數據存儲：可存儲30組測量數據和波形

打印機：*熱敏打印機

主機體積：380×280×140mm

主機重量：7KG
