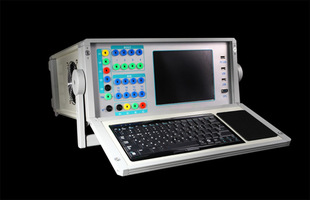

多功能繼電保護測試儀-揚州達瑞點擊次數：123
發布時間：2024-08-04 14:03:07 |
|---|
達瑞電氣為您推薦
1. 多功能繼電保護測試儀320×240液晶顯示器，脫機軟件顯示區域。全中文顯示，對比度可調節，面板左上角內側有一電位器可調節。
2. 光電旋轉鼠標，它有三種操作：“左旋”、“右旋”、“按下確定”?！白笮?、“右旋”的功能有兩種：移動光標和修改數據。當光標移到某一項上需要選定時，“按下”旋鈕即選定打開或切換此項，選定打開的是某一數據項，則表示進入此數據的修改過程，此時用“左旋”、“右旋”對數據進行增減；若打開的是某一切換項（如“幅值/相位/頻率”三種狀態），則旋轉一次即切換一種狀態。若要退出數據修改或項目切換，則“按下確定”即可退出此項修改。
開關量輸入
接點輸入通道，共有七路，空接點或5—220VDC。有一個公共端，用于判斷繼電器是否動作。當接點信號為電位信號時，正電位接公共端，不能接反。
開關量輸出
當故障給出時，儀器輸出三對空接點信號，容量為0.5A/250VAC。
電源開關
向上表示打開，向下表示關閉。
輔助電源VZ輸出端子
在“SETUP”子菜單內設定，默認值為0。
可設置成VZ=VA+VB+VC，相當于3V0輸出，或110VDC、220VDC輸出。
電流、電壓輸出端子
分別是VA、VB、VC、VN
IA、IB、IC、IN
儀器接地端子，為安全接地端子

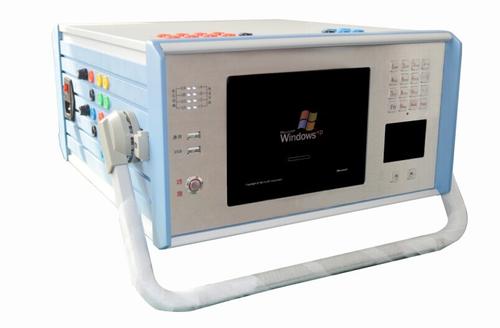

三相繼電保護測試儀
注意：自動試驗時，當繼電器接點動作，程序自動終止輸出。
手動試驗時，當繼電器接點動作，此時輸出仍維持以便做返回值，只有人為終止，才能停止測試儀的輸出。
