分體式三倍頻電源發生器-揚州達瑞

達瑞電器為您推薦

產品特征：

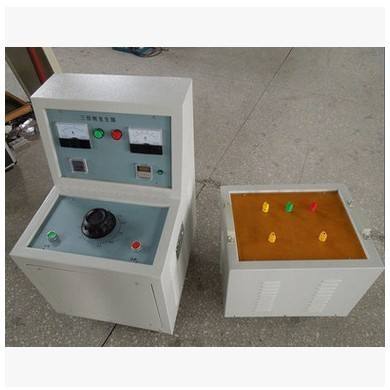

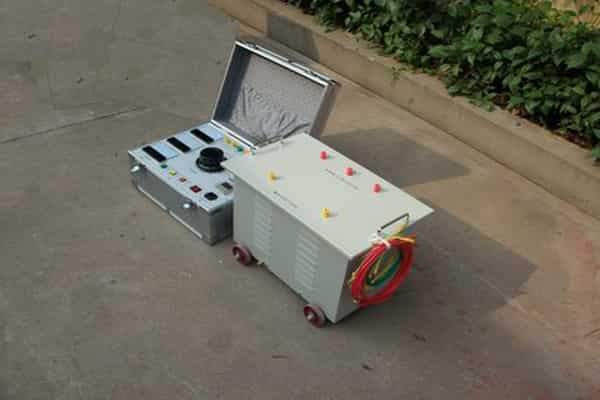

1,分體式三倍頻電源發生器產品由三倍頻發生器、控制箱及電抗器組成，三倍頻輸出波形好，性能可靠，操作簡單方便。還可以根據用戶的要求定做不同規格的產品。

2,三倍頻發生器用于電力變壓器、電壓互感器等被試品，除了要對全絕緣變壓器的主絕緣進行外施工頻高壓試驗外，而且還要對變壓器的縱絕緣以及半絕緣變壓器的主絕緣進行感應高壓試驗。

產品使用操作：

１,接通電源，合上空氣開關，則控制裝置綠色指示燈亮。
２,將調壓器回零，啟動紅色按鈕，則三倍頻發生器通電運行，調壓器等待升壓。
３,將調壓器調壓至試驗所需電壓值且嚴密監視控制裝置中的電流和電壓值，并  作好詳細記錄。

４,如在試驗過程中，被試品出現匝間、層間或段間、相間絕緣擊穿現象，則控制回路中試驗電流增大，繼電器可立即跳閘，斷電。

５,試驗完畢，將調壓器退回零位。

 1、本裝置空載試驗

將三相380V電源直接接在裝置背面的“A、B、C”輸入端子。試驗方法與分體式三倍頻電源發生裝置的空載試驗方法相同

  2、負載試驗

   （1）將三相380V電源直接接在裝置背面“A、B、C”輸入端子：將被試品的兩端分別與背面“a、x”輸出端子相連接；接好接地線；

   （2）接通電源，將調壓器手柄回至零位處，電源指示燈（綠燈）亮；按下紅色按鈕，接觸器合上，工作指示燈(紅燈)亮；

   （3）順時針均勻旋轉調壓器手柄，并密切注視輸出電壓表，當升到所需電壓值時，打開計時開關，（時間繼電器按試驗要求設定為040），開始計耐壓時間；

   （4）如無異常情況出現，40秒后聽到計時聲音，立即反向旋轉調壓器手柄至零位；按上紅色停止按鈕，接觸器斷電，工作批示燈滅，綠色信號燈亮，此時應迅速切斷輸入三相電源，試驗完畢。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布！
